LDA637100

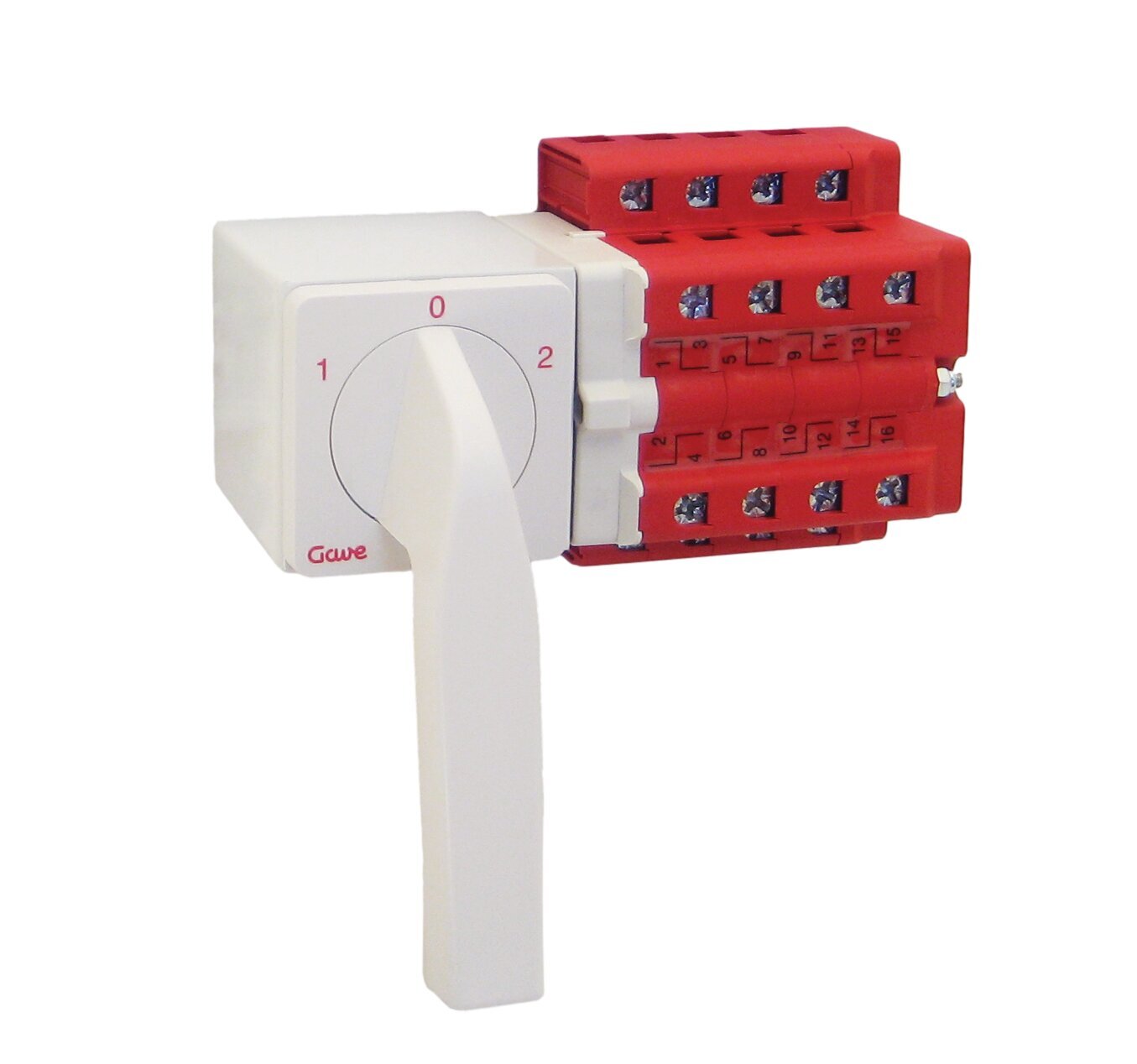

CONMUTADOR LD 4P 100A + CA
Conmutador LD de 4 polos 100A + contacto auxiliar 1-0-2. Fijación sobre carril DIN. Mando frontal directo con corte plenamente visible. Conexionado frontal con los puentes integrados en el interior del aparato. Posición del mando reversible izquierda/derecha. Medidas 175x184x110. Conexionado por bornes de jaula 16-35 mm2. Accesoriable con múltiples mandos, bloqueos y ejes prolongados.

Imprimir como PDF

Código 009LDA637100
EAN 8430892215589
Dimensiones
Datos logísticos
Código arancelario 85365080
Código Etim EC000216
Unidades embalaje 1
Alto embalaje (mm) 150
Ancho embalaje (mm) 170
Largo embalaje (mm) 205
Datos técnicos
Nr. Polos 4
Auxiliar 1NO
Intensidad de empleo (Ie) 100
Intensidad térmica al aire (Ith) 100 A
Sección de cable (AWG) 16 - 1
Cable flexible

16 - 50 mm2
Par de apriete 3,5 Nm
Tornillos de conexión M8
Terminal Terminal
Calibre máx. de fusible gG/aM

100/100 A (415 V)

100/100 A (500 V)
Intensidad eficaz de cortocircuito (Icc)

8 kA (415 V)

8 kA (500 V)
Tensión de aislamiento (V~) 690
Tensión de aislamiento (V...) 600
Cargas resistivas AC-21A

30 kW (3x230 V)

55 kW (3x415 V)

75 kW (3x500 V)
Cargas mixtas AC-22A

30 kW (3x230 V)

55 kW (3x415 V)

55 kW (3x500 V)
Carga de motores AC-23A

22 kW (3x230 V)

37 kW (3x415 V)

45 kW (3x500 V)
Norma IEC 60947-3
